Umgebaute Pro-X Weiche

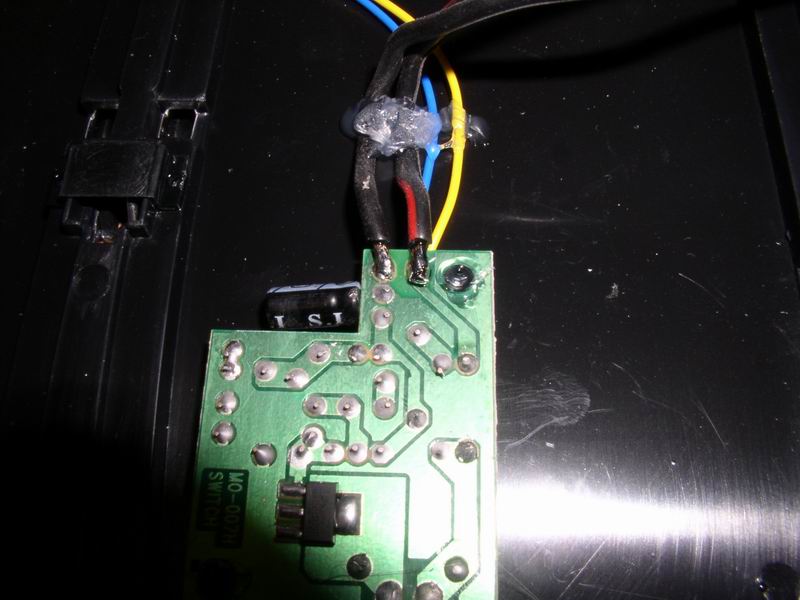

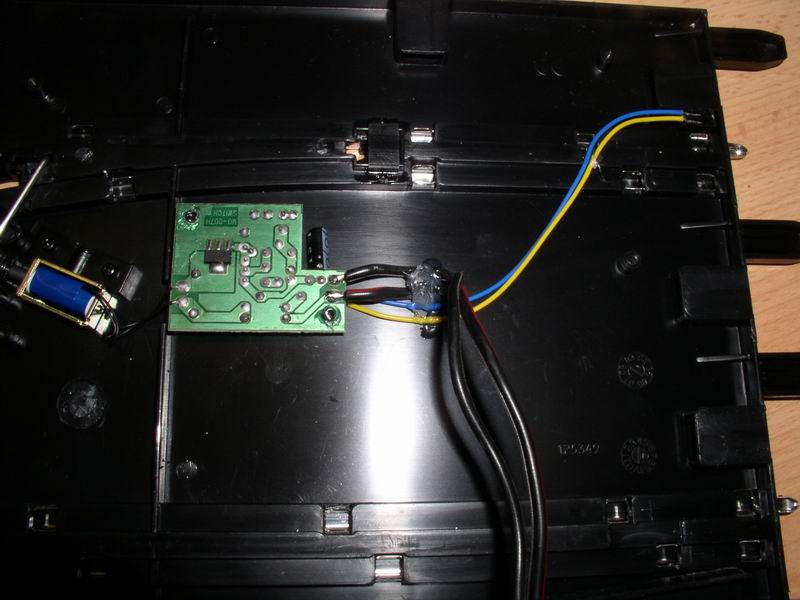

Um sicher zu stellen das die Elektronik der Weiche auch wirklich nur in Betrieb ist wenn an der Umschaltbox auf Pro-X geschaltet wird,

haben wir die Stromversorgung der Weichensteuerung vom Slot getrennt und direkt an die Black Box  gelegt.

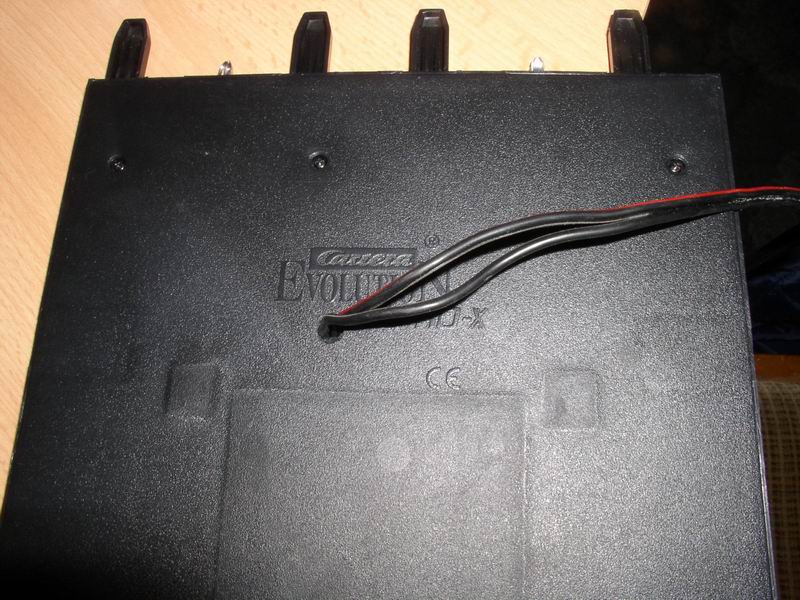

Damit die Spannung auch schön satt anliegt haben wir das Kabel geändert 2x1,5 sollten vollkommen ausreichen, da das Kabel nicht ohne

weiteres aus der Abdeckung der Weiche geführt werden kann haben wir in die Abdeckung ein Loch für das Kabel gebohrt.

Um an den Übergängen der Weichen Diagonale keinen Kontakt zu  bekommen, der im Analog betrieb zu einem Kurzschluss

führen würde, haben wir die Leiter etwas abgefeilt, diesen Tipp haben

wir auf  Udo´s Seite gefunden.

Noch mehr Informationen zum Thema Pro-X bekommt ihr hier

www.proxudo.de

www.prox-racing.de

www.pro-xler.de
